ЛЫЖНЫЙ САМОКАТ

Лыжный самокатДве старые негодные лыжи, немного фанеры или досок — вот все, что потребуется для интересной самоделки — лыжного самоката. На нем вы сможете кататься с гор, скользить по утоптанной дорожке. А если к ботинку прикрепить деревянный диск с приклеенной снизу резиной (это будет приспособление для отталкивания), самокат можно использовать для прогулок по лыжне, проложенной в лесу или через поле.
Хорошо бы воспользоваться широкими лыжами вроде охотничьих, но подойдут и любые другие лыжи — например, детские. От каждой лыжи используется лишь носовая часть длиной 60—70 см.
В крайнем случае лыжи можно сделать самим из многослойной фанеры толщиной 10—15 мм. Носовую часть вырезанной заготовки заострите, а затем загните, как у настоящих лыж. Самодельные лыжи зачистите наждачной бумагой и просмолите древесной (сосновой) смолой, чтобы на них хорошо ложились лыжные мази. Обрезки старых фабричных лыж тоже желательно просмолить.
На рисунках показан внешний вид лыжного самоката и обозначены три основных узла, из которых он состоит: крепление руля к направляющей лыже (узел А), крепление доски подножки к рулю (узел Б) и крепление задней лыжи к подножке (узел В).

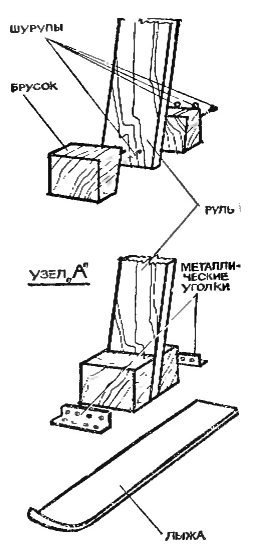

Для руля подойдет прочная доска или фанера толщиной 15—20 мм. Ширина руля не должна превышать ширины лыжи. Руль крепится к лыже под углом. Делается это так. Возьмите деревянный брусок и распилите его на две части по наклонной линии, как показано на рисунке. Между половинками бруска установите нижний конец руля, прибейте к нему бруски. Затем рубанком, пилой или напильником сточите выступающую часть руля. Теперь можно прикрепить руль к лыже. Хороши для этого дюралевые, алюминиевые или стальные уголки, но можно использовать и оконные петли. Крепить уголки к брускам надо гвоздями или шурупами, а к лыже — только шурупами, длина которых, естественно, не должна превышать толщины лыжи. К верхнему концу руля прибейте деревянную ручку. Концы ручки обмотайте изоляционной лентой или наденьте на них резиновые наконечники от руля велосипеда.

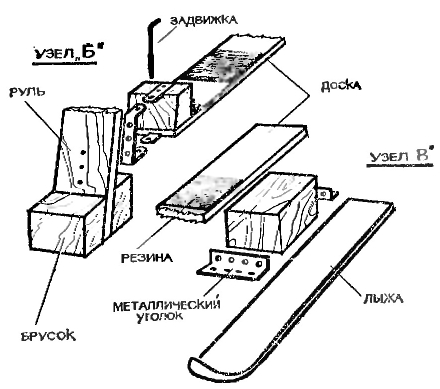

Подножку можно выпилить из того же материала, что и руль. К задней части подножки крепится вторая лыжа — это узел В, Сначала возьмите деревянный брусок и с помощью уголков или петель прикрепите его к лыже, а затем прибейте к бруску подножку.
В последнюю очередь займемся узлом Б. Здесь, помимо деревянного бруска, потребуются две металлические петли, которые можно вырезать из толстого (3—4 мм) материала, или использовать готовые стальные петли, имеющиеся в продаже. Как прикрепить брусок и петли к подножке, показано на рисунке. На нем видно также крепление скобы к рулю самоката. Для изготовления скобы возьмите толстую полоску из стали (толщиной не менее А мм) и просверлите в ней две отверстия для крепления подножки и два отверстия для крепления скобы к рулю. Затем изогните полоску, как показано на рисунке, и приверните ее болтами к доске руля. Вставьте подножку петлями внутрь скобы и пропустите через отверстия скобы и петель задвижку из толстого металлического прутка. Концы прутка за-
Руль самоката должен свободно поворачиваться относительно подножки. Чтобы при езде нога не скользила по поверхности подножки, прибейте к ней резиновую прокладку. Самокат готов, можно кататься. В зависимости от погоды натирайте рабочую поверхность лыж соответствующей мазью.
Мы показали вам лишь один из вариантов лыжного самоката. Конструкция его может быть иной. Так, в качестве руля можно использовать руль с вилкой от велосипеда. Можно переделать старый детский самокат, заменив колеса лыжами. Надеемся, что эти варианты вы разработаете сами, а после испытания их напишете нам о результатах.


«ЮТ для умелых рук» №2 1972 г.
